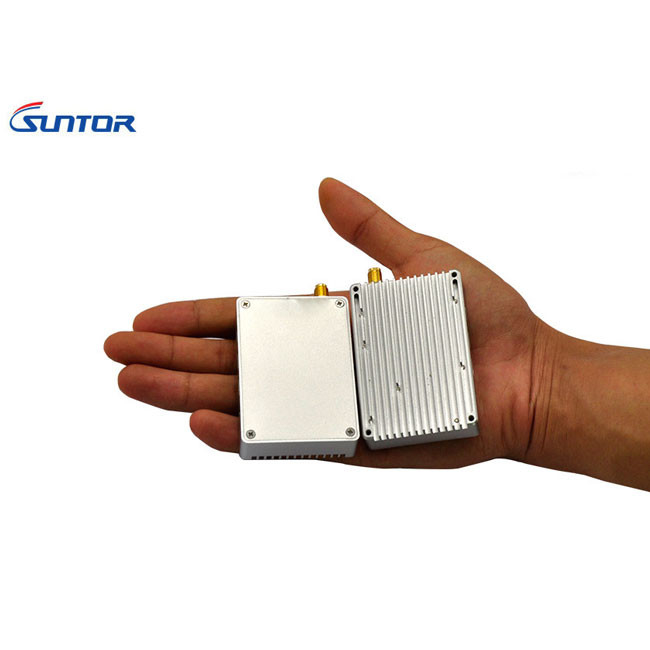

Mini émetteur sans fil léger et récepteur de COFDM pour des bourdons Quadcopter d'UAV

Informations de base
Lieu d'origine: Shenzhen (Chine).
Nom de marque: SUNTOR
Certification: FCC, CE, RoHS
Numéro de modèle: ST5NPT
Quantité de commande min: 1 jeu
Prix: Negotiation
Détails d'emballage: Boîte en plastique
Délai de livraison: 7-15 jours
Conditions de paiement: T / T, Western Union, Paypal
Capacité d'approvisionnement: 1000 mois réglés
Détail Infomation
Modulation: COFDM Gamme de fréquences: 2.4GHz (2.402-2.478GHz)
Puissance de transmission: 23dBm (5km air-sol) plage de transmission: 5km air-sol
Latence de système: ≤12-25ms Poids net: Tx : 59g Rx : 59g
Surligner:

uav video link

,

wireless video transmitter hdmi


Description de produit

Lien visuel léger du long terme mini COFDM Digital HD pour des bourdons Quadcopter d'UAV



Description de produit :
Le système émetteur visuel sans fil ST5NPT de HD est pour l'application professionnelle par transmission aérienne sans fil. Le système visuel sans fil qui transmet la vidéo de HD au-dessus de la bande 2.4GHz non autorisée.
Il est décrit avec le long terme, latence très réduite. Le système peut être actionné par des batteries.



Caractéristiques principales :

  • Fonctionne 2.4GHz à la fréquence, aucun permis requis, et seulement approprié pour l'usage de visibilité directe (champ de vision)
  • Puissance 400mW de transmission
  • Longue plage de fonctionnement plus de 5km
  • L'air accélèrent à 10Mbps, liaison descendante jusqu'à 6Mbps, vers le haut de lien jusqu'à 800kbps
  • Le lien établissant/récupèrent le temps moins que 60ms
  • Dimension compacte de 68×48x14mm
  • Poids léger moins que 59g
  • Point par point et point-à-multipoint soutenus
  • Transmission optimisée pour la vidéo de la haute définition 1080P
  • Soutenez deux contrôleurs à distance pour commander l'UAV et à bord des dispositifs par le port de page par minute de l'unité latérale locale. Et à bord l'unité produit les signaux de commande par un port de SBus et deux ports de page par minute synchroniquement
  • Deux liaison de transmission de données périodique transparente, de bout en bout le retard moins que 10ms
  • Le canal de transmission transparent de TCP/IP, fournit la plupart de flexibilité pour que les dispositifs basés par IP s'appliquent sur des plates-formes d'UAV



Le mini récepteur d'émetteur de Suntor ST5NPT est un ensemble de système de transmission en temps réel d'image qui est particulièrement conçu pour travailler avec de mini avions de bourdon. Il convertit le signal en temps réel de la mini caméra en rf et le renvoie au groud sans fil. Le signal retourné sera reçu par le récepteur de complice et affiché sur l'écran de visualisation.



Paramètre

Modèle : ST5NPT
Fréquence 2.4GHz (2.402-2.478GHz) Réglable
Puissance de transmission de rf

ST5NPT : 23dBm (5km air-sol)

ST10NPT : 30Bbm (10km air-sol)

ST20NPT : 33dBm (20km air-sol)


Largeur de bande de fréquence 2MHz/20MHz Réglable
Antenne 1T1R
Mode d'ajustement de débit binaire Ajustement de logiciel
Chiffrage de voie de transmission WEP, WPA (PSK), WPA2 (PSK), WPA+WPA2 (PSK), AES 125/256
Mode de transmission point par point/point-à-multipoint
Temps de démarrage < 30s="">
Distance de transmission

ST5NPT : 5km air-sol

ST10NPT : 10km air-sol

ST20NPT : 20km air-sol


Latence de système 12-25ms
Fonction bi-directionnelle

Intégrez les liaisons hertziennes multiples dans une pour transmettre et recevoir.

Soutenez le pro module de communication de SBUS/PPM/TTLS 1

Facultatif
Taux de transmission 70Mbps
Puissance C.C 12V DC7~18V facultatif
Puissance

ST5NPT

TX : 3Watts

RX : 3Watts

ST10NPT

TX : 4Watts

RX : 4Watts

ST20NPT

TX : 6Watts

RX : 6Watts

Maximum
La température

Température de fonctionnement : -40 - 85°C

Température de stockage : -55 - 100°C


Interface

× 1 d'interface de puissance fournie

× 1 d'interface d'antenne

× bidirectionnel 1 du port RS232

Ethernet à USB/RJ45 sur le × 1 de Windows

Ajustement de logiciel
Le voyant de signalisation

Le voyant de signalisation de l'entrée-sortie RJ45

Transmettant et recevant le voyant de signalisation

Transmettant et recevant le voyant de signalisation

Voyant d'alimentation


Conception d'aspect Coquille d'alliage d'aluminium de double de technologie de commande numérique par ordinateur avec la conception imperméable
Taille 68×48x14mm
Poids net Tx : 59g Rx : 59g
