Détails de produit
Lieu d'origine: Shenzhen (Chine).
Nom de marque: SUNTOR
Certification: FCC, CE, RoHS
Numéro de modèle: CD100NMT
Conditions de paiement et d'expédition
Quantité de commande min: 1 jeu
Prix: négociable
Détails d'emballage: Boîte en plastique
Délai de livraison: 7-15 jours
Conditions de paiement: T / T, Western Union, Paypal
Capacité d'approvisionnement: 1000 mois réglés
Modulation: |
TDD-COFDM |
entrée vidéo: |
Multimédia Interface/SDI de la haute définition |
Résolution: |
Full HD 1920*1080P |
Retard: |
15 à 30 ms |
données: |
Le nombre d'heures de travail est calculé en fonction de l'heure de travail |
Portée: |
100-120km |
Le poids: |
251g |
Taille: |
TX: 76x73x44 mm RX: 76x73x23 mm |
Modulation: |
TDD-COFDM |
entrée vidéo: |
Multimédia Interface/SDI de la haute définition |
Résolution: |
Full HD 1920*1080P |
Retard: |
15 à 30 ms |
données: |
Le nombre d'heures de travail est calculé en fonction de l'heure de travail |
Portée: |
100-120km |
Le poids: |
251g |
Taille: |
TX: 76x73x44 mm RX: 76x73x23 mm |

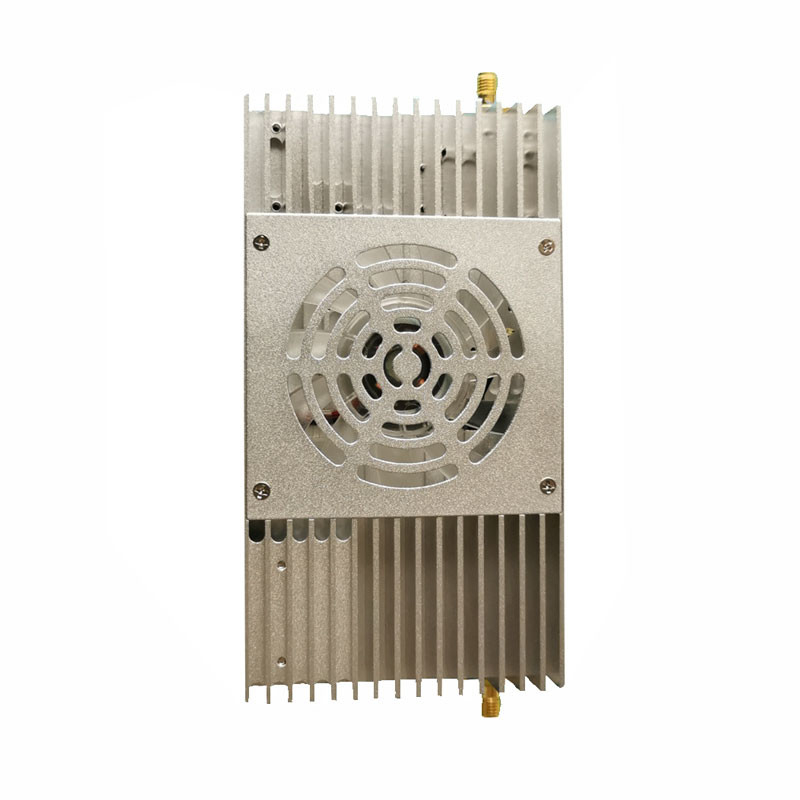

120km de soutien à Mavlin, hélicoptère/UAV à voilure fixe Système de vidéo mobile sans fil
CD100NMT Drone Vidéo émetteur et récepteur spécifique...
Introduction au projet
Le CD100NMT est une station au sol intégrée pour les véhicules sans pilote.L'utilisateur n'a pas à se soucier de faire des connexions.L'interface externe d'E/S comporte toutes les connexions pour les données, la vidéo, l'alimentation et la surveillance qui sont apportées par des connecteurs standard.
Caractéristiques
Modulation: TDD-COFDM
Fréquence: 2,4 GHz ((2,400 à 2,482 GHz)
Distance entre l'air et le sol: 100 à 120 km
Données duplex: Prise en charge du système SBUS/PPM/TTL
La latence du système: 15-30 ms
Entrée vidéo: Interface multimédia haute définition/SDI
- Je ne sais pas.
/RX: 146 g
TX
Dimension: 76x73x44 mm
Poids: 251 g
Prise en charge de l'interface multimédia haute définition/entrée vidéo SDI, système de pilotage automatique et nacelle de drone
Antennes à double antenne pour la transmission
RX
Dimension: 76x73x23 mm
Poids: 146 g
Prise en charge de l'interface multimédia haute définition / sortie vidéo Ethernet, connexion avec GS, RC, PC et écran
Double antenne de réception
Application du projet
Paramètres
| Fréquence | 2.4 GHz ((2.400-2.482 GHz) |
| Résistance aux pannes sans fil | Correction d'erreur de bande de base sans fil FEC / Correction d'erreur de super vidéo MPEG |
| Puissance RF transmise | 3 watts (air à terre 100 à 120 km) |
| Consommation d'électricité | TX: 15 watts/RX: 8 watts |
| Largeur de bande | 2/4/6/8MHz |
| La latence | ≤ 15 à 30 ms |
| Antenne | 1T1R |
| TX: 5 dB (Antenne Omni) | |
| RX: 12 dB (Antenne Omni) | |
| Espace de couleur vidéo | Par défaut 4:2:0/facultatif: 4:2Je vous en prie.4:4 |
| Format de vidéo comprimé | AVC ajoute la fonctionnalité H.265 TS stream (support de sortie de flux de code) |
| chiffrement des canaux de communication | Le système de gestion de l'accès à l'information est basé sur les systèmes de gestion de l'accès à l'information. |
| Mode de transmission | point à point |
| Distance de transmission | Air au sol 100 à 120 km |
| Temps de démarrage | 25 ans |
| Fonction à double sens |
Intégrer plusieurs liaisons radio en une seule liaison pour transmettre et recevoir Soutenir le SBUS/PPM/TTL |
| Temps de reconstruction du lien | ≤ 1s |
| Modulation TDMA | QPSK descendante / BPSK descendante |
| Énergie électrique | DC 7 à 18 V |
|
Interface (même interface sur TX et RX) |
1. Interface multimédia haute définition 1080P/60 Mini RX ((SDI sur demande) |
| 2Port Ethernet à 100 Mbps | |
| 3.Conversion du port Ethernet en port série TTL (support TCP/UDP) | |
|
4Port série RS232 (Niveau électrique de 12 V, résistant à la tension d'impulsion de 3000 V pendant 60 secondes et protection antistatique) |
|
|
5. Port série RS422/485 (Résistant à la tension d'impulsion de 3000 V pendant 60 secondes et à la protection antistatique) |
|
| 6Port série SBUS/PPM pour une extension de l'application | |
| 7. Audio (Trompette) Port S2 pour une extension de l'application | |
| 8. Puissance d'entrée XT30 (DC7-18V) | |
| 9Antenne SMA RF | |
| Lumière d'indicateur | Indicateur d'entrée/sortie de l'interface multimédia haute définition |
| Indicateur WL de transmission et de réception | |
| Indicateur de carte vidéo | |
| Le pouvoir | |
| Conception de l'apparence | Technologie CNC/ double coque en alliage d'aluminium avec conception étanche |
| Température | Température de fonctionnement: -40°C ~ 85°C |
| Température de stockage: - 55 °C à 100 °C | |
| Dimension | TX: 76x73x44 mm |
| RX: 76x73x23 mm | |
| Le poids | TX: 251 g, RX: 146 g |
