Détails de produit
Lieu d'origine: Shenzhen (Chine).
Nom de marque: SUNTOR
Certification: FCC, CE, RoHS
Numéro de modèle: CD30HPT
Conditions de paiement et d'expédition
Quantité de commande min: 1 jeu
Prix: négociable
Détails d'emballage: Boîte en plastique
Délai de livraison: 7-15 jours
Conditions de paiement: T / T, Western Union, Paypal
Capacité d'approvisionnement: 1000 mois réglés
Modulation: |
Le COFDM |
Sécurité: |
Le chiffrement AES128 |
Largeur de bande: |
4MHZ/8MHz |
Taux de données: |
3 à 5 Mbps |
La latence: |
15 à 30 ms |
le poids: |
146g |
Taille: |
76*73*23mm |
Modulation: |
Le COFDM |
Sécurité: |
Le chiffrement AES128 |
Largeur de bande: |
4MHZ/8MHz |
Taux de données: |
3 à 5 Mbps |
La latence: |
15 à 30 ms |
le poids: |
146g |
Taille: |
76*73*23mm |

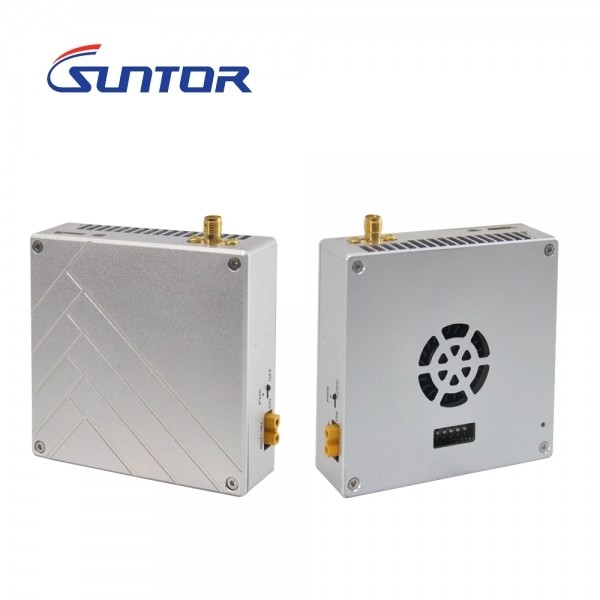

Émetteur COFDM pour UAV avec une sensibilité et une compatibilité élevées pour les contrôleurs
CD30HPT Drone Vidéo émetteur et récepteur Spécifications...
Introduction au projet
CD30HPT est un système de transmission de données COFDM mini HD vidéo et duplex pour les drones. Il développe la technologie de codage et de décodage CABAC (H.264 + H.265) pour atteindre une résolution ultra-haute ((1080P),longue distance (air-sol 30 km) avec conception d'antennes double tx et rx et faible retard de transmission (15-30 ms). Le système prend en charge la communication bidirectionnelle ((données et image), la résolution vidéo réglable, la sortie de débit binaire avec le logiciel TPlayer. Il peut réaliser le décodage en douceur avec un faible délai.Pendant ce temps, ces produits de la série SUNTOR ont une petite taille, légers, à faible consommation, à haute stabilité et à haute sensibilité.
Caractéristiques
Température de fonctionnement: -40°C à +85°C
Prise en charge de la télémétrie TTL/232/MAVLINK
Ports série doubles pour les données bidirectionnelles
Offre de contrôle, de télémétrie et de charge utile, de transmission vidéo sur 1 canal RF
Vidéo: Les sources vidéo sont auto-adaptables ((Max 1080P/60), Prise en charge de l'entrée/sortie HDMI
Prise en charge des données vidéo et duplex
Compatible avec les contrôleurs de vol et les télécommandes de différentes marques
Ethernet à 100 Mbps en option
Il est compatible avec notre logiciel TPlayer (décodage logiciel à faible latence) pour afficher la vidéo sur PC.
Antenne Omni pour Tx et Rx
Application du projet
Les accessoires
| Paramètre du système | |
| Fréquence | 2.4 GHz ((2.402-2.482 GHz) |
| Détection d'erreur | LDPC FEC/Vidéo H.264/265 Super correction d'erreur |
| Puissance RF transmise | 2 watts |
| Consommation d'électricité | TX: 19 watts/RX: 6 watts |
| (air au sol) | 30 km |
| Largeur de bande | 4/8MHz |
| Interface d'entrée/sortie vidéo | À bord HDMI mini TX/RX ou FFC convertir en HDMI-A TX/RX |
| Mode de réglage du débit binaire et du canal | DIP ou SPI2MCU |
| Antenne | 1T1R/ Tx: 4dB (Antenne Omni) Rx: 8dB (Antenne Omni) / 14dB (Antenne directionnelle) |
| Espace de couleur vidéo | Par défaut 4:2:0 facultatif: 4:2Je vous en prie.4:4 |
| Format de vidéo comprimé | AVC ajoute la fonctionnalité H.265 au flux TS |
| Mode de réglage du débit binaire | Ajustement du logiciel |
| chiffrement des canaux de communication | AES 128 |
| Protocole Ethernet | TCP/UDP |
| Enregistrement vidéo | Par logiciel |
| Mode de transmission | point à point |
| Temps de démarrage | 25 ans |
| La latence | 15 à 30 ms |
| Faites preuve de sensibilité | - 100 dBm@4Mhz à 95 dBm@8Mhz |
| Fonction à double sens | Prise en charge simultanée des données vidéo et duplex |
| Données | Prise en charge de TTL/MAVLINK |
|
Interface (même interface sur TX et RX)
|
1. 1080p 60 HDMI Mini RX x1 |
| 2. Ethernet à 100 Mbps vers USB / RJ45 sous Windows x1 | |
| 3. S1/S2 TTL port série bidirectionnel pour les données/contrôle/charge/MAVLINK/TELEMETRIE | |
| 4. Puissance d'entrée (DC7-18V) x1 | |
|
Lumière d'indicateur
|
Lumière d'indicateur d'entrée/sortie HDMI |
| Lumière d'indicateur d'émission et de réception | |
| Lumière de l'indicateur du tableau vidéo | |
| Lumière de puissance | |
| HDMI | Le câble plat flexible (FFC) mini HDMI |
| Conception de l'apparence | Technologie CNC/enveloppe en double alliage d'aluminium avec conception imperméable à l'eau |
| Énergie électrique | DC 7 à 18 V (DC 12 V est recommandé) |
| Plage de température | Température de fonctionnement:-40°C ~ + 85°C Température de stockage:-55°C ~ + 100°C |
| Dimension | La valeur maximale de l'échantillon doit être égale ou supérieure à: |
| Le poids | Tx/ Rx: 146 g |
