Détails de produit
Lieu d'origine: Shenzhen (Chine).
Nom de marque: SUNTOR
Certification: FCC, CE, RoHS
Numéro de modèle: ST20NPT
Conditions de paiement et d'expédition
Quantité de commande min: 1 jeu
Prix: négociable
Détails d'emballage: Boîte en plastique
Délai de livraison: 7-15 jours
Conditions de paiement: T / T, Western Union, Paypal
Capacité d'approvisionnement: 1000 mois réglés
Modulation: |
TDD-COFDM |
Puissance de transmission de rf: |
2W |
Données duplex: |
Appui SBUS/PPM/TTL |
Distance air-sol: |
20km |
Température de fonctionnement: |
-40 - +85°C |
Sensibilité: |
-100dbm~-90dbm |
Alimentation d'énergie: |
C.C 7-18V |
Poids net: |
Tx : 146g/Rx : 68g |
Modulation: |
TDD-COFDM |
Puissance de transmission de rf: |
2W |
Données duplex: |
Appui SBUS/PPM/TTL |
Distance air-sol: |
20km |
Température de fonctionnement: |
-40 - +85°C |
Sensibilité: |
-100dbm~-90dbm |
Alimentation d'énergie: |
C.C 7-18V |
Poids net: |
Tx : 146g/Rx : 68g |

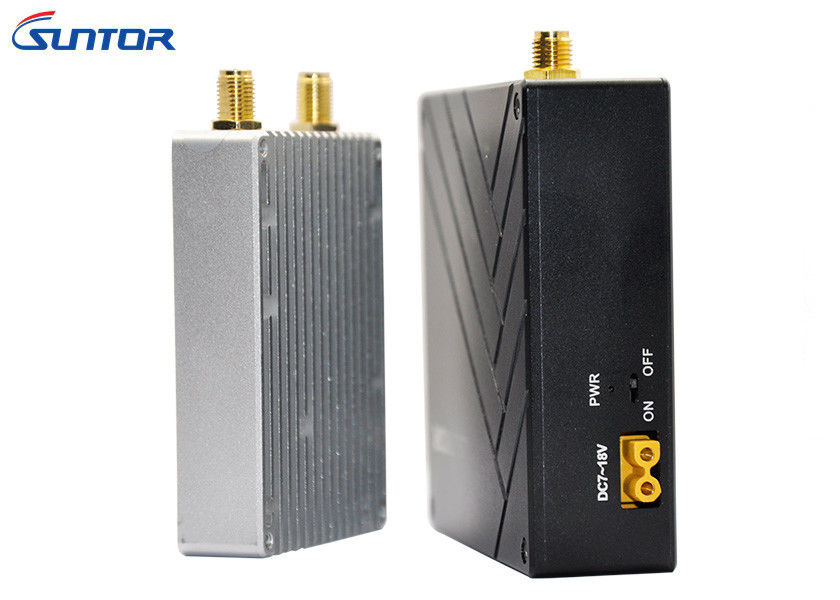

émetteur sans fil de 2.4GHz COFDM
2.4GHz 20km TDD - données duplex de vidéo sans fil d'émetteur de COFDM pour la caméra d'IP
ST20NPT Specs.pdf
Introduction :
ST20NPT intégrant RC, MavLink, vidéo de HD, données d'Ethernet toute la fonction dans un lien.
ST20NPT Suport deux caméras d'IP
Particulièrement pour l'UAV ADAV gros porteur.
Les liaisons de transmission de données visuelles de bourdon de Suntor ont trois gauches : double ethernnet et porte série.
Fonctions principales comme belows :
1. Entrée-vidéo et sortie d'Ethernet
2. Transmission de dulplex de données d'Ethernet
3. Données périodiques de contrôleur de vol ou de RC
4. Télémétrie MavLink de soutien
5. Vidéo et boîte jusqu'à 20km de gamme de transmission de données
Application :
Des émetteurs visuels sans fil de ST20NPT sont conçus pour résister aux environnements durs et sont idéaux pour des bourdons, UAS, UAV, UGV, militaires, et d'autres applications exigeant la vidéo efficace et de haute qualité/transmission audio/données dans un paquet compact et rocailleux.
Paramètre
| Fréquence | 2.4GHz (2.402-2.478GHz) |
| Puissance de transmission de rf | 33dBm (18-22km air-sol) |
| Largeur de bande de fréquence | 2/4/6/8MHz |
| Antenne | 1T1R |
| Mode d'ajustement de débit binaire | Ajustement de logiciel |
| Chiffrage de voie de transmission | WEP, WPA (PSK), WPA2 (PSK), WPA+WPA2 (PSK), AES 125/256 |
| Mode de transmission | point par point/point-à-multipoint |
| Temps de démarrage | < 30s=""> |
| Fonction bi-directionnelle | Vidéo de soutien et données duplex simultanément |
| Données | Appui SBUS/PPM/TTL |
| Débit de transmission | 3-5Mbps |
| Sensibilité | -100dbm@4Mhz, -95dbm@8Mhz |
| Puissance | C.C 7-18V |
| Puissance | TX : 6Watts |
| RX : 6Watts | |
| La température | Température de fonctionnement : -40 - +85°C |
| Température de stockage : -55 - +100°C | |
| Interface | × 1 d'interface de puissance fournie |
| × 2 d'interface d'antenne | |
| × bidirectionnel 1 du port RS232 | |
| Ethernet à USB/RJ45 sur le × 1 (TX), port Ethernet x2 (RX) de Windows | |
| Indicateur | Le voyant de signalisation de l'entrée-sortie RJ45 |
| Transmettant et recevant le voyant de signalisation | |
| Transmettant et recevant le voyant de signalisation | |
| Voyant d'alimentation | |
| Conception d'aspect | Coquille d'alliage d'aluminium de double de technologie de commande numérique par ordinateur avec la conception imperméable |
| Taille | TX : 76*73*24mm/RX : 68×48x15mm |
| Poids net | TX : 146g |
| Rx : 68g |
