Détails de produit
Lieu d'origine: Shenzhen (Chine).
Nom de marque: SUNTOR
Certification: FCC, CE, RoHS
Numéro de modèle: ST5XHPT
Conditions de paiement et d'expédition
Quantité de commande min: 1 jeu
Prix: négociable
Détails d'emballage: Boîte en plastique
Délai de livraison: 7-15 jours
Conditions de paiement: T / T, Western Union, Paypal
Capacité d'approvisionnement: 1000 mois réglés
Modulation: |
TDD-COFDM |
Gamme de fréquences: |
2.3GHz/2.4GHz/2.5GHz facultatif |
Puissance de rf: |
0.5W |
Gamme sans fil: |
Visibilité directe 1-5km |
Température de fonctionnement: |
0°C ~+ 85°C |
Taux de transmission: |
3-5Mbps |
Modulation: |
TDD-COFDM |
Gamme de fréquences: |
2.3GHz/2.4GHz/2.5GHz facultatif |
Puissance de rf: |
0.5W |
Gamme sans fil: |
Visibilité directe 1-5km |
Température de fonctionnement: |
0°C ~+ 85°C |
Taux de transmission: |
3-5Mbps |

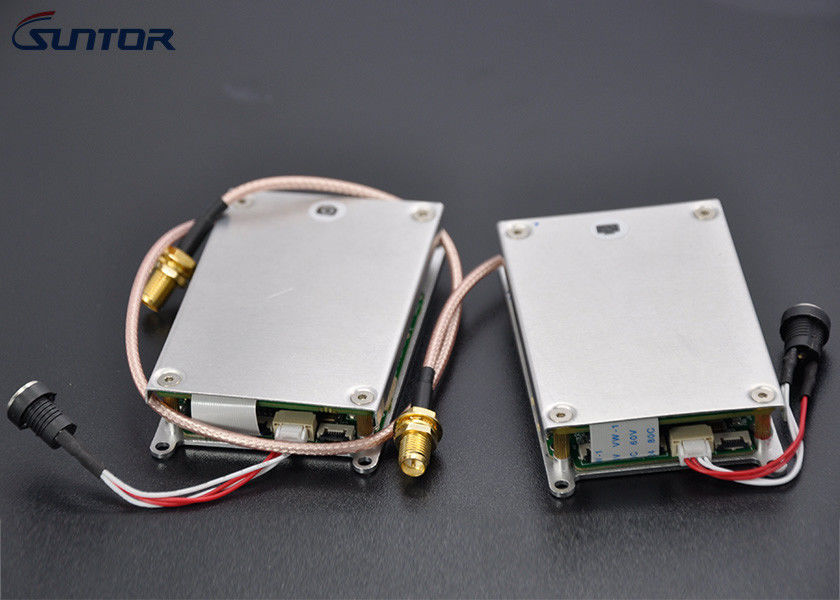

Type bon marché liaison de transmission de données visuelle commmercial d'UAV du contrat ISM 0.5W sans logement
Utilisateur Manual.pdf de ST5XHPT
Introduction :
ST5XHPT est une liaison de données visuelle miniature numérique particulièrement appropriée aux applications d'avions téléguidés et équipés. ST5XHPT peut être employé pour la transmission de données de vidéo de HDMI aussi bien que de télémétrie de pixhawk avec jusqu'au débit 5Mbps. Il a une basse puissance de sortie de 0.5W.
Caractéristiques
Avantages :
5km, liaison de transmission de données visuelle d'UAV de 10km soutiennent également la fréquence 2.3GHz, 2.4GHz et 2.5GHz facultative.
Bande de fréquence trois comme belows :
Paramètres
| Fréquence |
3 fréquences pour votre option 2.3GHz/2.4GHz/2.5GHz 2.3GHz (2304MHz-2390MHz) 2.4GHz (2402MHz-2482MHz) 2.5GHz (2500MHz-2570MHz) |
| Détection des erreurs | De correction d'erreurs superbe de LDPC FEC/Video H.264/265 |
| Puissance transmise par rf | 27dbm (5km air-sol) |
| Puissance | TX : 7Watts |
| RX : 5Watts | |
| Largeur de bande de fréquence | 4MHz |
| Latence | ≤12-30ms |
| Espace chromatique visuel | 4:2 de défaut : 0 facultatif : 4:2 : 2/4:4 : 4 |
| Antenne | 1T1R |
| Interface visuelle d'entrée-sortie | HDMI mini TX/RX, ou transforment FFC à HDMI-A RX/TX |
| Format comprimé visuel | H.265 +TS |
| Ajustement de débit binaire | IMMERSION ou SPI2MCU |
| Chiffrage | WEP, WPA (PSK), WPA2 (PSK), WPA+WPA2 (PSK) |
| Distance de transmission | 5km air-sol |
| Temps de démarrage | < 25s=""> |
| Fonction bi-directionnelle | Vidéo de soutien et données duplex simultanément |
| Données | Transmission duplex de données de TTL RS232/485 de soutien |
| Alimentation d'énergie | Dc 7 - 18V |
| Débit de transmission | 3-5Mbps |
| Réception de la sensibilité | -100dbm@4Mhz |
| Interface | 720P HDMI mini RX x1 |
| Porte série bidirectionnelle x1 de S1 TTL | |
| RF SMA | |
| Puissance fournie x1 | |
| Le voyant de signalisation | Statut d'entrée-sortie de HDMI |
| Transmission et réception | |
| Statut travaillant de carte vidéo | |
| Puissance | |
| Température ambiante | Température de fonctionnement : 0°C ~+ 85°C |
| Température de stockage : - 10°C ~+ 90°C | |
| Conception d'aspect | Coquille d'alliage d'aluminium de double de technologie de commande numérique par ordinateur avec la conception imperméable |
| Dimension | 73×48×14mm |
| Poids | Tx : 58g/Rx : 58g |
