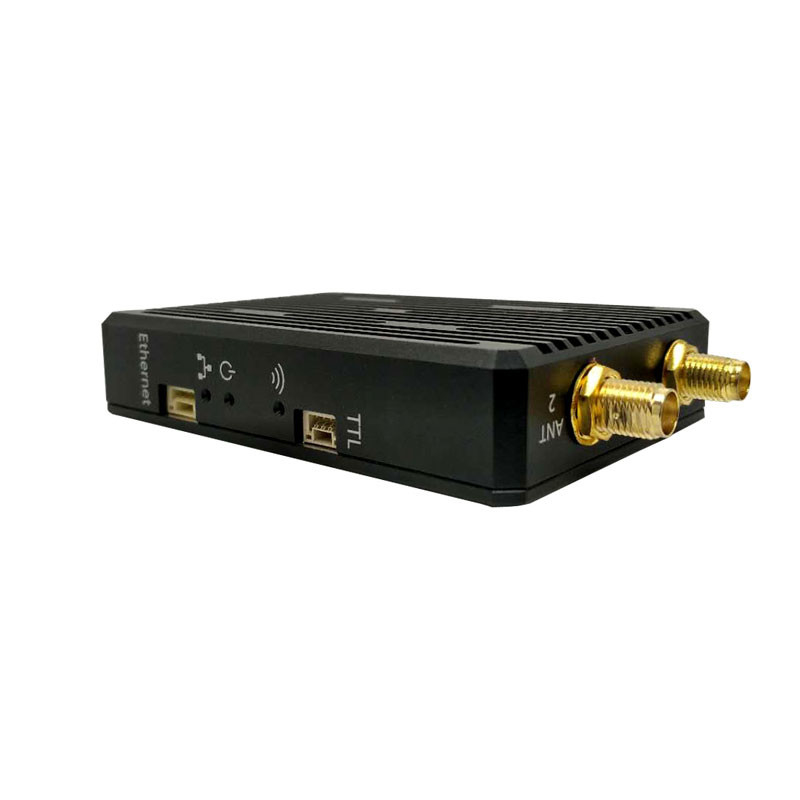

CD15NMT Émetteur COFDM VTX pour la transmission bidirectionnelle de données dans différentes configurations

Émetteur COFDM sans fil pour la transmission de données en série Ethernet standard et TTL

CD15NMT Drone Vidéo Transmetteur et Récepteur Spécifications...

Introduction au projet

Le CD15NMT-mini est le dernier équipement de transmission sans fil miniaturisé et fonctionnel.Il adopte la technologie de transmission sans fil TDD et la conception à double antenne diversité pour rendre la qualité de transmission du signal plus stableL'appareil peut prendre en charge la transmission bidirectionnelle de données réseau et de données série TTL en même temps.et les vitesses de transmission des liaisons de données en amont et en aval peuvent être ajustées proportionnellementEn outre, le module dispose de trois fréquences de 2,4 GHz/1,4 GHz/800 MHz en option.

Caractéristiques

• technologie de transmission sans fil TDD OFDM;

• Fréquence facultative 800 MHz,1.4 GHz,20,4 GHz;

• Dimension 88x55x17 mm Poids N.W.: 110g N.W.: 140g ((y compris l'antenne);

• Le taux de transmission duplex est de 3 à 8 Mbps;

• Par exemple: trois drones pour un GCS, trois GCS pour un drone;

• une antenne à double diversité pour rendre la qualité de transmission du signal plus stable et une sensibilité de réception élevée;

• une portée supérieure à 15 km en LOS, 200 à 500 mètres en NLOS;

• une puissance RF minimale de 25 dBm et une consommation d'énergie TX 5W RX 5W;

• Prise en charge de la sortie vidéo IP et des données en série bidirectionnelles TTL;

Application du projet

L'équipement peut être appliqué à l'utilisation de terminaux sans pilote intelligents tels que des drones, des navires sans pilote, des bateaux sans pilote et des robots.Données de port série TTL, supporte une alimentation électrique à haute tension et peut être largement utilisée dans la transmission de signaux vidéo en réseau dans les domaines des drones, des bateaux sans pilote, des véhicules sans pilote, des dirigeables, des avions cibles,Parapluies à moteurIl est également adapté à une utilisation portable, adapté au personnel des forces de l'ordre, à la vidéo-forensique sur place, au déploiement d'urgence, à l'équipement de surveillance de l'environnement, à la surveillance de l'environnement et à la surveillance des systèmes de sécurité.sites de sauvetage, projet militaire comme la marine, la force aérienne, la police et les forces armées de l'armée.

Les accessoires

Paramètres
