d'avion de liaison descendante d'UAV plein HD Digital système visuel de la liaison de transmission de données 1080P 1000mW

d'avion plein HD Digital système visuel de la liaison descendante 1080P 1000mW

Feuille de Spéc.

Manuel d'utilisation

Introduction

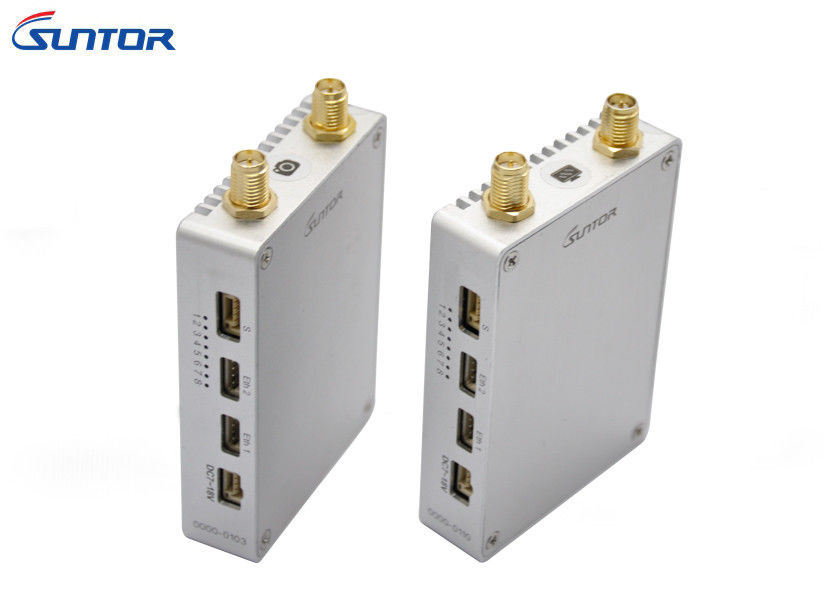

ST10NPT est la version mise à jour de la transmission vidéo 1080P. Comparé à la version préalable, ST10NPT est système compatible de withPixhawk et Futaba RC et la puissance de TX est 1000mw. Il soutiennent non seulement la transmission vidéo mais soutiennent également la transmission de données.

Pour la vidéo ST10NPT soutient la caméra d'IP toute l'entrée-vidéo de format jusqu'à 1920* 1080@60fps, et la sortie est également jusqu'à 1920* 1080@60fps. L'unité au sol est équipée de l'antenne 7db omnidirectionnelle (standard), la distance de transmission efficace est plus de 10km ; et si elle employait avec l'antenne 10db directrice (coutume), la distance de transmission efficace est plus de 14km.

Caractéristiques :

• Matériel : Alliage d'aluminium
• Taille (maîtrise des terrains) : TX/RX 68×48x15 (millimètre)
• Poids (maîtrise des terrains) : TX/RX 98g
• Entrée-vidéo : Ethernet
• Format visuel d'entrée compatible : IP tout le format, jusqu'à 1920* 1080P@60
• Format de sortie : 640* 480p@30 @60,1280* 720p@30 @60,1920* 1080p@60
• Paramètres de rf : 2.4GHz, certification de FCC
• Interface (unité au sol) : LED, commutateur électrique, double Ethernet, porte série (TTL/SBUS/PPM/232), port de puissance
• Interface (unité de ciel) : LED, commutateur électrique, double Ethernet, porte série (TTL/SBUS/PPM/232), port de puissance
• Puissance (maîtrise des terrains) : Entrée DC12V (DC7-18V) d'alimentation CC
• Puissance : TX/RX 4Watts
• Distance de transmission (extérieure) : avec l'antenne 5db omnidirectionnelle (standard), distance de transmission plus de 10km, avec l'antenne 10db directrice (coutume), distance de transmission plus de 14km
• Retard de sortie : 15-30ms
• Fréquence de bande : 2.402GHz-2.482GHz
• Mode de modulation : TDD-COFDM
• Compression : Émission télévisée de la haute définition de HEVC
• Dispositifs de soutien : PC
• Interface de données : Interface de transmission de données d'UART
• Chiffrage de communication : chiffrage 256bit
• La température : -45℃-80℃

Définition d'interface

1. Interface de rf

Rf : SMA standard à relier au câble d'alimentation d'antenne ou d'antenne

2. Port Ethernet

3. Interface de puissance fournie

4. Porte série : : H 1.0mm 5P

Liste de paquet
